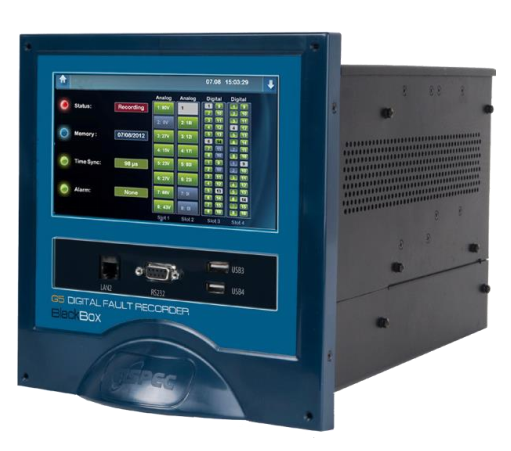

Registrador de Fallas Multifuncional ELSPEC G5DFR
Multi-Functional Digital Fault Recorder - DFR - Analizador de Calidad de Energía

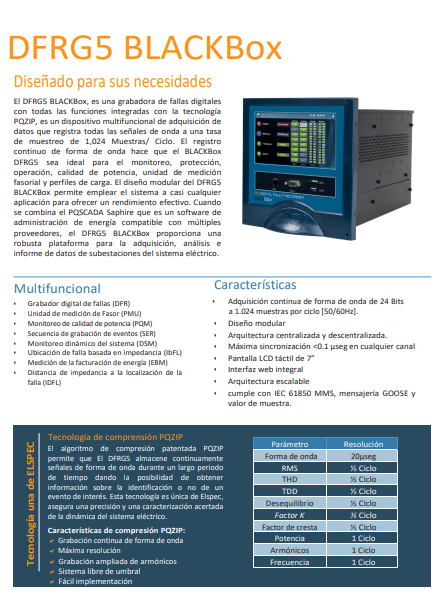

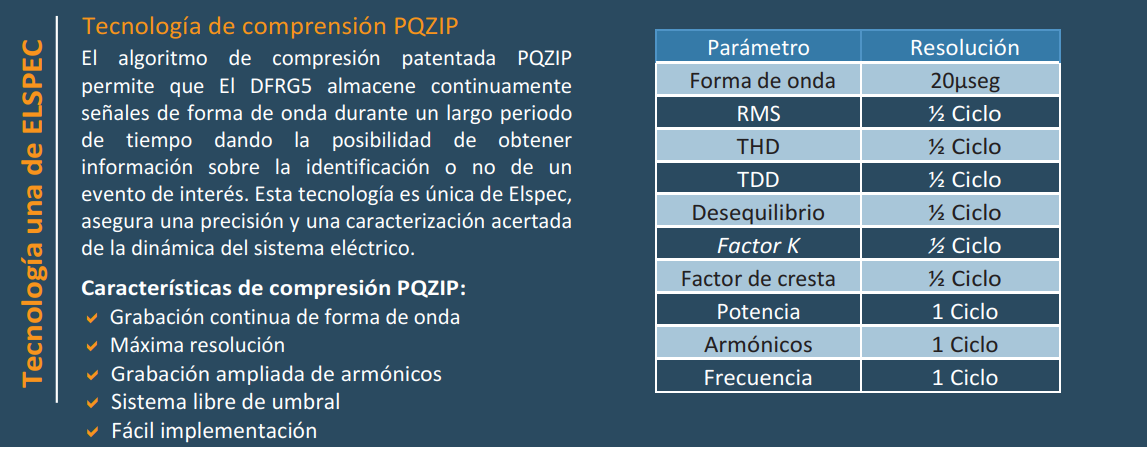

El Registrador de Fallas / Analizador de Calidad de Energía BlackBox G5DFR es un grabador de fallas digital totalmente equipado con la tecnología PQZIP. El analizador de calidad de energía BlackBox G5DFR es un dispositivo de adquisición de datos multifuncional que registra continuamente todas las señales de forma de onda a una velocidad de muestreo de hasta 1.024 muestras por ciclo.
El registro continuo de forma de onda hace que el BLACKBox DFRG5 sea ideal para el monitoreo, protección, operación, calidad de potencia, unidad de medición fasorial y perfiles de carga. El diseño modular del DFRG5 BLACKBox permite emplear el sistema a casi cualquier aplicación para ofrecer un rendimiento efectivo.
Cuando se combina con el software PQSCADA Saphire que es un software de administración de energía compatible con múltiples proveedores, el DFRG5 BLACKBox proporciona una robusta plataforma para la adquisición, análisis e informe de datos de subestaciones o plantas de generación del sistema eléctrico.
Multifuncional
• Grabador digital de fallas (DFR)
• Unidad de medición Fasorial (PMU)
• Monitoreo de calidad de potencia (PQM)
• Secuencia de grabación de eventos (SER)
• Monitoreo dinámico del sistema (DSM)
• Ubicación de falla basada en impedancia (IbFL)
• Medición de la facturación de energía (EBM)
• Distancia de impedancia a la localización de la
falla (IDFL)
Características
• Adquisición continua de forma de onda de 24 Bits
a 1.024 muestras por ciclo [50/60Hz].
• Diseño modular
• Arquitectura centralizada y descentralizada.
• Máxima sincronización
• Pantalla LCD táctil de 7”
• Interfaz web integral
• Arquitectura escalable
• Cumple con IEC 61850 MMS, mensajería GOOSE y Sample Values

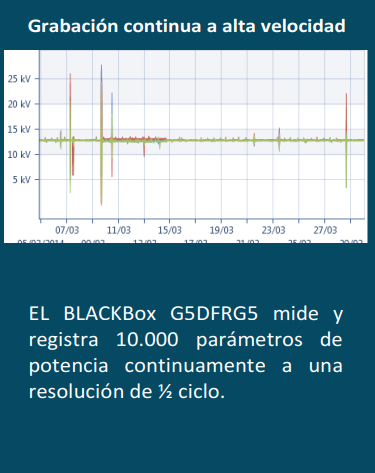

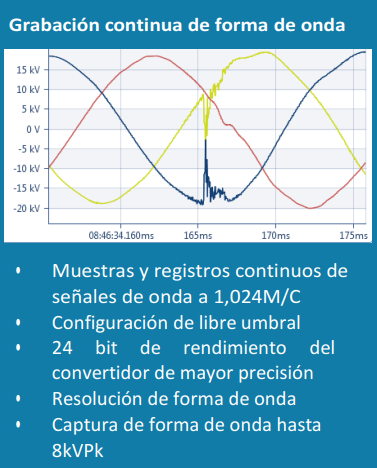

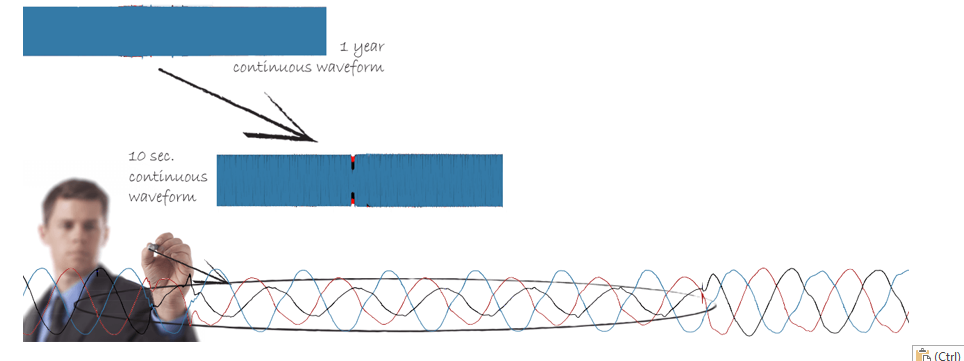

Grabación de forma de onda continua
Suprema Resolución de Tendencias
El G5DFR es un analizador de calidad de energía capaz de registrar y almacenar toda forma de onda eléctrica en cualquier momento dado, durante más de un año, sin interrupciones en los datos. RMS, armónicos y cualquier otro valor de la forma de onda en post-procesamiento, incluyendo la tabulación de más de 10.000 parámetros. Con el Analizador G5DFR, el resultado es claro ya que muestra las condiciones antes, durante y después de un evento.
Resolución Suprema de Tendencias
El G5DFR mide y registra 5.000 parámetros de potencia continuamente con una resolución de ½ ciclos, 10/12 ciclos, 150/180 ciclos, 10 min y 2 horas de los cuales, cualquier resolución dada se calcula para la visualización y la presentación de informes. Por lo tanto, no hay necesidad de seleccionar qué parámetros registrar y, lo que es más importante, qué parámetros ignorar.

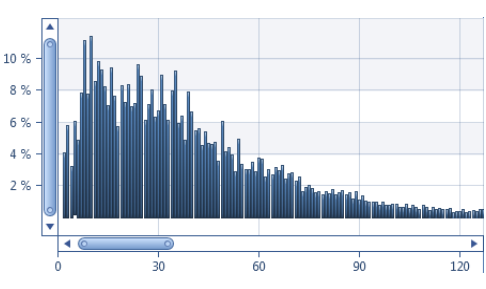

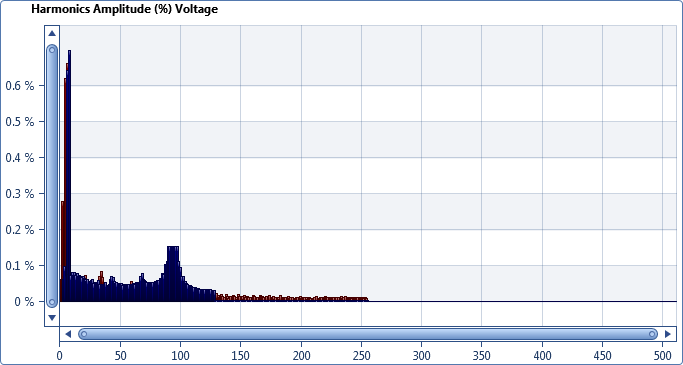

Análisis de armónicos y Inter armónicos
El BLACKBox tiene dos motores FFT para el análisis de armónicos:
• Ciclo por Ciclo:
Realiza la FFT con una resolución de 1 ciclo para ancho de banda extendido. Este motor proporciona 512 armónicos con una resolución de 50/60 Hz.
• 10/12 ciclos:
Realiza el FFT en 10/12 ciclos para el cálculo de resolución extendida y cálculo de subgrupos.
Este motor proporciona la magnitud y Angulo de 1,024 componentes del espectro a una resolución de 5Hz.

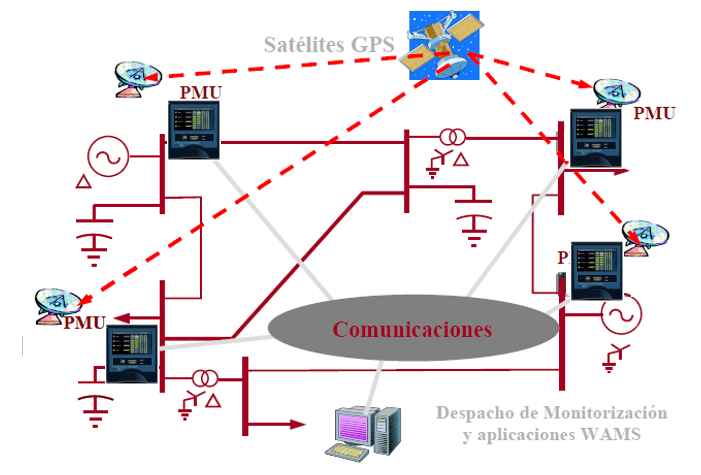

Medición de Sincrofasores - PMU
El G5DFR posee un preciso módulo de medición de sincrofasores. El equipo debe conectarse a un GPS para obtener una sincronización exacta de tiempo.
Características:
| |||||||||
Especificaciones
Data Acquisition | |
|---|---|
| Sampling Rate, Maximum Samples/Cycle | 256/512/1,024 |
| Digital & Aux Channels Sampling Rate Samples/Cycle | 128 |
| Type of Analog to Digital Converter | 24 Bit |
Mechanical | |
| Dimensions [W X H X D] | 21.5 x 22.1 x 29.1 cm (8.48” x 8.7” x 11.45”) |
Frequency Measurement | |
| Fundamental Frequency | 37 – 70Hz |
| Frequency Resolution | 1mHz |
| Frequency accuracy | ±1mHz |
Phasor Measurement Unit / Synchrophasor | |
| Applicable Standard | IEEE C37.118 – 2011/2014 |
| M Class transmission Max rate | 100/sec for 50Hz, 120/sec for 60Hz |
| P Class Transmission rate | 200/sec for 50Hz, 240/sec for 60Hz |
Communication ports (Rear Panel ) | |
| SFP Ports (100/1,000MB/s) | 2 |
| Serial Ports | 1 |
| USB PORTS | 2 |
| PPS | 1 |
Communication ports (Front Panel ) | |
| USB PORTS | 2 |
| Ethernet Port (10/100MB/s) | 1 |
| Serial | 1 |
Communication Protocols | |
| IEC 61850 | MMS, GOOSE, Sample Value |
| MODBUS | TCP/IP, RTU |
Power Supply | |
| Main | 100-260 VAC @50/60 Hz or 100-300 VDC |
| Aux | 24VDC |
Time Synchronization | |
| Internal Real Time Clock | 20PPM |
| GPS | 0.5μsec |
| IRIG B | 0.5 μsec |
| NTP | 100 μsec |
Environmental Conditions | |
| Operation Temperature | -20C to 70C (-40F to 1580F) |
| Storage Temperature | – 40C to 85C (-40F to 185F) |
Human Machine Interface | |
| Built in 7” 1MP LCD. Additional comprehensive web server for local and remote real-time monitoring, historical data analysis and control. | |
